OSI Modell

Das OSI-Modell wurde von der International Organization for Standardization (ISO) entwickelt. Es dient als Referenzmodell für Netzwerkprotokolle und beschreibt, wie Daten von einer Anwendung auf einem Endgerät über ein Netzwerk zu einer Anwendung auf einem anderen Endgerät übertragen werden. Jede Schicht erfüllt dabei klar definierte Aufgaben und stellt Dienste für die darüberliegende Schicht bereit.

• Standardisierung der Netzwerkkommunikation • Herstellerunabhängige Interoperabilität • Vereinfachung der Fehlersuche • Strukturierte Entwicklung von Netzwerkprotokollen • Klare Trennung von Aufgabenbereichen innerhalb der Kommunikation

Von Schicht 7 nach 1: Alle Deutschen Studenten Trinken Verschiedene Sorten Bier. Von Schicht 1 nach 7: Bitte Saufen Sie Tequila Statt Deutschem Alkohol.

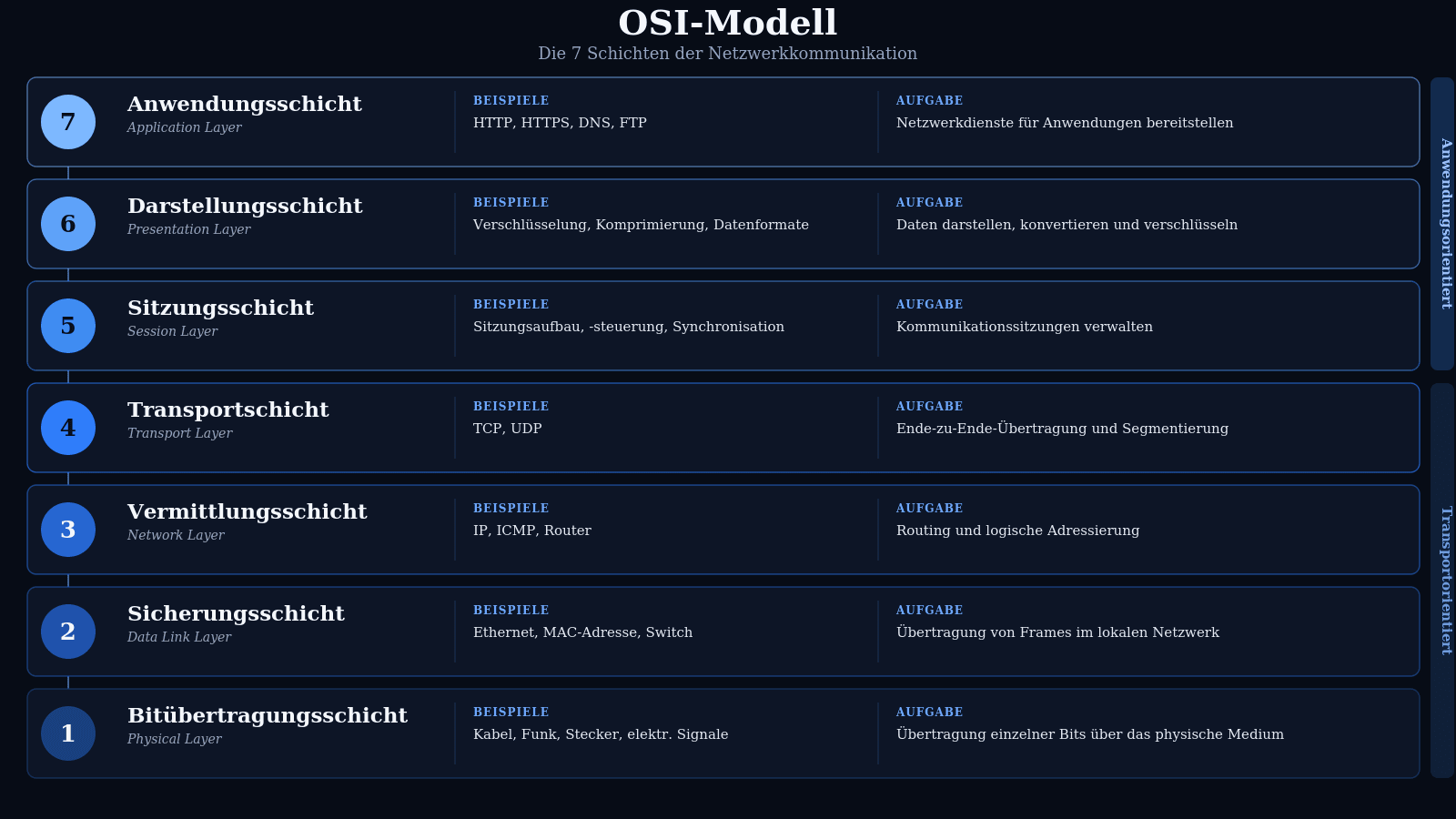

7. Anwendungsschicht (Application Layer) Stellt Netzwerkdienste für Anwendungen bereit. Beispiele: HTTP, HTTPS, FTP, SMTP, DNS. 6. Darstellungsschicht (Presentation Layer) Verantwortlich für Datenformatierung, Verschlüsselung und Kompression. Beispiele: TLS/SSL, JPEG, ASCII, Unicode. 5. Sitzungsschicht (Session Layer) Steuert und verwaltet Sitzungen zwischen Kommunikationspartnern. Beispiele: Sitzungsaufbau, Synchronisation und Verbindungsverwaltung. 4. Transportschicht (Transport Layer) Sorgt für den zuverlässigen oder schnellen Datentransport zwischen Endsystemen. Beispiele: TCP, UDP. Dateneinheit: Segment. 3. Vermittlungsschicht (Network Layer) Verantwortlich für logische Adressierung und Routing von Datenpaketen. Beispiele: IP, ICMP, Router. Dateneinheit: Paket. 2. Sicherungsschicht (Data Link Layer) Regelt den Zugriff auf das Übertragungsmedium, Fehlererkennung und MAC-Adressierung. Beispiele: Ethernet, WLAN (IEEE 802.11), Switch. Dateneinheit: Frame. 1. Bitübertragungsschicht (Physical Layer) Überträgt einzelne Bits über das physische Medium. Beispiele: Netzwerkkabel, Glasfaser, Funk, Hub, Repeater. Dateneinheit: Bit.

Schicht 7–5: Daten Schicht 4: Segment Schicht 3: Paket Schicht 2: Frame Schicht 1: Bit

Ein Benutzer ruft eine Webseite auf: Schicht 7: Browser erstellt eine HTTP-Anfrage. Schicht 6: Daten werden ggf. verschlüsselt (TLS). Schicht 5: Sitzung wird verwaltet. Schicht 4: TCP segmentiert die Daten. Schicht 3: IP ergänzt Quell- und Zieladresse. Schicht 2: Ethernet erstellt Frames mit MAC-Adressen. Schicht 1: Übertragung der Bits über das Netzwerkmedium.
